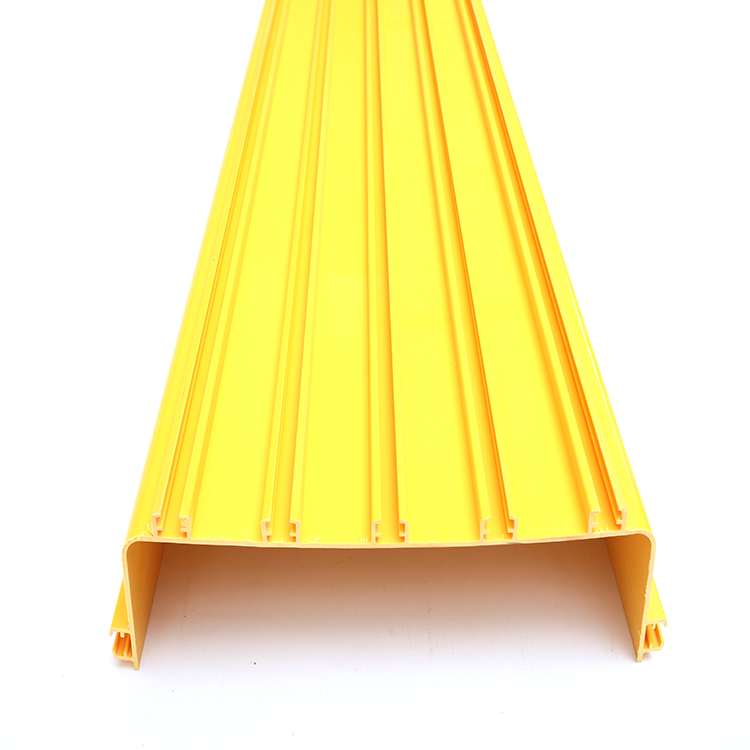

360mm光纤槽道布局介绍

360mm光纤槽道应与走线架一起设计和布局，主光纤槽道一般放在走线架的上方;列光纤槽道一般安装在列走线架的侧面。光纤槽道能提供大容量光跳纤的路径，光跳纤可以从ODF架跳到任何一列用光纤连接的设备，并可把设备上少量的余纤存储在光纤槽道内，且根据需要也可以在槽道中改变光纤走向。光纤槽道的下纤口一般安装在ODF架的下方，光纤槽道的宽度与主槽道的宽度一致。列光纤槽道可根据需要将光跳纤引出到设备，因为光跳纤是从光纤槽道的上方出纤，故称为上纤口。机房内的设备不可能一次全部安装完成，因此要求在列槽道的任何位置及设备的上方都能方便地安装光纤槽道的上纤口。在实际的使用中，光纤槽道内的跳纤不宜放满，按经验一般放至槽道高度的2/3为宜。如果是5英寸(槽道底宽120mm)的槽道可放光尾纤570根(按直径为3.0mm/根，占光纤槽道容量的2/3估算)左右，而10英寸(槽道底宽240mm)的槽道可放尾纤1200根左右。





360mm光纤槽道对整个机房布线起到规则

光纤槽道是现代数据机房中较为常使用到的光纤敷设设备，光纤槽道的使用不仅能保护线缆，而且对整个机房布线起到规则、美观等诸多作用，过去我们常见的光纤槽道主要有ABS材料的光纤槽道，钢制光纤槽道为半封闭式结构，其主体采用国标1.2mm厚度的优良冷轧钢板折弯而成，钢制光纤槽道的宽度与高度的规格50mm-800mm，可选择范围广。常用于现代小型机房以及老机房整改光纤布放工程较长使用。钢制光纤槽道在生产成本上低于ABS光纤槽道。钢制光纤槽道表面使用喷塑工艺，避免与线缆产生静电，除了蓝色、红色，凤图布线可以根据客户需求定制喷塑，颜色可选。除此之外，可选防火涂料进行喷塑，有利于钢制光纤槽道防火阻燃。光纤槽道分为：绝缘布光纤槽道、可拆卸布光纤槽道、迷你布光纤槽道、分开布光纤槽道、内部布光纤槽道、集成绝缘布光纤槽道、电话布光纤槽道、日本电话布光纤槽道、开放布光纤槽道、圆形布线管、展示隔断布光纤槽道、圆形地板接光纤槽道、柔性圆形地板接光纤槽道、盖光纤槽道。根据不同的材料，光纤槽道分为各种类型。常用的环保PVC光纤槽道、无卤PPO光纤槽道、无卤PC / ABS光纤槽道、钢和铝金属光纤槽道等。中继功能：适用于大跨度安装、非常容易安装、非常安全可靠、灵活的布线、强大的互换性。
