150mm光纤槽道安装方法
发布时间：2021-11-19 08:10:23点击：589 次
150mm光纤槽道安装方法：

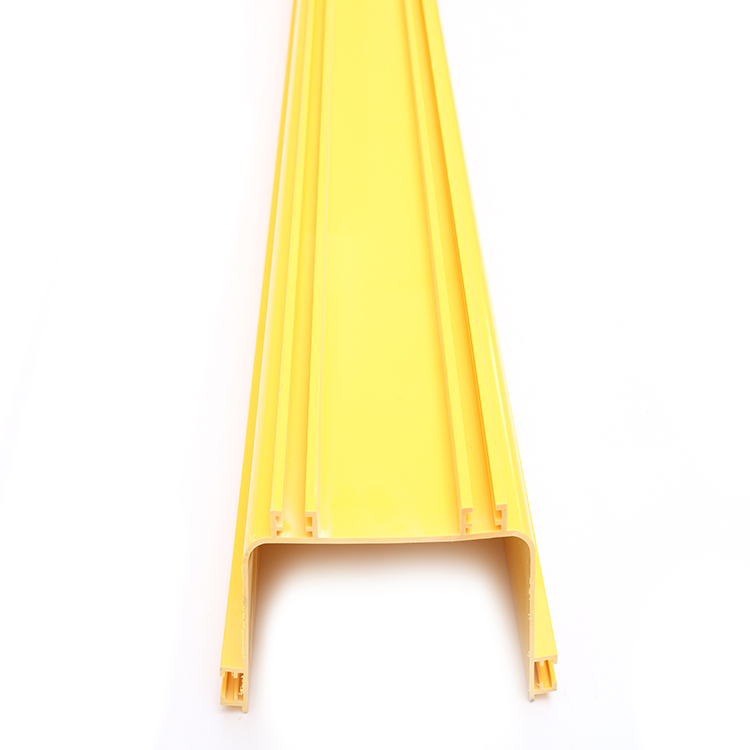

光纤走线槽道的规格一般以内部槽道底部净宽（毫米）来确定，主要规格有：120、150、240、300、340；也可以英寸来区分，有：5寸、6寸、10寸、12寸、14寸。目前国内大多数公司生产的是120和240两种规格。由于光线使用量越来越大，原有规格已经不能满足IDC等中心机房的要求，已有少数公司开发了340系列光纤走线槽道。
光纤走线槽道的颜色主要以黄色（潘通12C）为主，橙色（潘通21C）的光纤走线槽道也有使用，目前未见其它颜色。一般要求色差&E<3。光纤走线槽道的主要生产材料为ABS、PC/ABS或者PVC。目前我国由于生产设备的原因，主要使用PVC为原材料生产光纤槽道，只有个别厂家使用ABS或PC/ABS生产光纤走线槽道。PVC和ABS的机械强度、挠度、承重、抗老化、放紫外线、阻燃等性能不相上下，PC/ABS的韧性和强度等比前两者略优。
1、配线架架顶安装方式
此安装方式适用于多个配线架并列或与跳纤相连的设备在配线架附近。利用配线架和设备顶端的安装孔，固定槽道支撑杆，将槽道有效的连接起来。
2、吊顶安装方式
当跳纤需要走过较长的距离，途中没有设备提供支撑，而跳纤经过的路径离墙比较远时，可以将膨胀螺钉钉入天花板内，利用附件支撑槽道。此安装方式走线比较灵活，不受机房内设备位置的限制，但确定此天花板牢固足以承受槽道及跳纤的重量。
150mm光纤槽道桥架不正确的安装方式
1、钢支架未按防腐要求施工;
2、接地跨接线在桥架两边随意装置或漏跨接，接地跨接线不设在显眼侧;
3、接地跨接线的线鼻与爪形垫片压接次序装反，有的未设爪形垫片，镀锌桥架接地螺栓未有防松垫圈;
4、吊顶内托盘、槽式桥架盖板漏盖;
5、桥架衔接板的固定螺栓的螺母装在桥架内侧;
6、桥架和配电箱、柜及接出或接入的钢管等未做接地衔接;
7、金属电缆桥架及其支架全长没做牢靠接地(2处);
