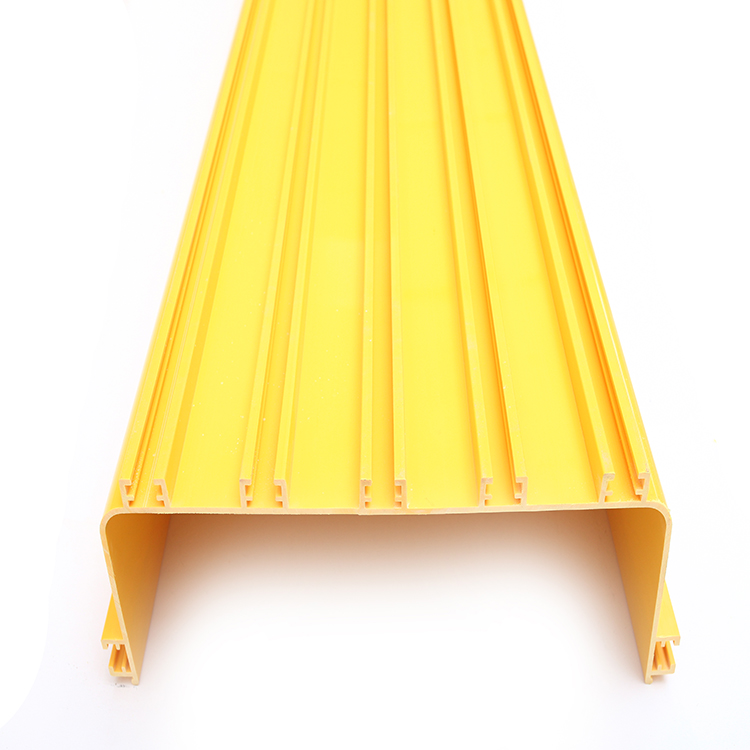

300mm光纤槽道>光纤槽道
- 简介： 300mm光纤槽道安装方法： 1、配线架架顶安装方式，此安装方式适用于多个配线架并列或与跳纤相连的设备在配线架附近。利用配线架和设备顶端的安装孔，固定槽道支撑杆，将槽道有效的连接起来。 2、贴墙安装方式，当跳纤需要走过较长的距离，途中没有设备提供支撑，而跳纤经过的路径离墙边比较近时，可以选用此安装方式。 3、吊顶安装方式，当跳纤需要走过较长的距···
产品详细
300mm光纤槽道安装方法：
1、配线架架顶安装方式，此安装方式适用于多个配线架并列或与跳纤相连的设备在配线架附近。利用配线架和设备顶端的安装孔，固定槽道支撑杆，将槽道有效的连接起来。
2、贴墙安装方式，当跳纤需要走过较长的距离，途中没有设备提供支撑，而跳纤经过的路径离墙边比较近时，可以选用此安装方式。
3、吊顶安装方式，当跳纤需要走过较长的距离，途中没有设备提供支撑，而跳纤经过的路径离墙比较远时，可以将膨胀螺钉钉入天花板内，利用附件支撑槽道。此安装方式走线比较灵活，不受机房内设备位置的限制，但确定此天花板牢固足以承受槽道及跳纤的重量。
4、利用行架安装方式，当配线架处于行架的下方时，可以利用行架固定槽道支撑杆，将槽道有效的连接起来。
300mm光纤槽道系统的优点光纤槽道的特点：
1、采用全圆弧设计，出纤口及各种三通、四通的转角过渡圆角R≥40mm，确保光纤弯曲曲率 半径R≥40mm ;
2、采用主、列槽道对光纤分别布放，走线规则有序;

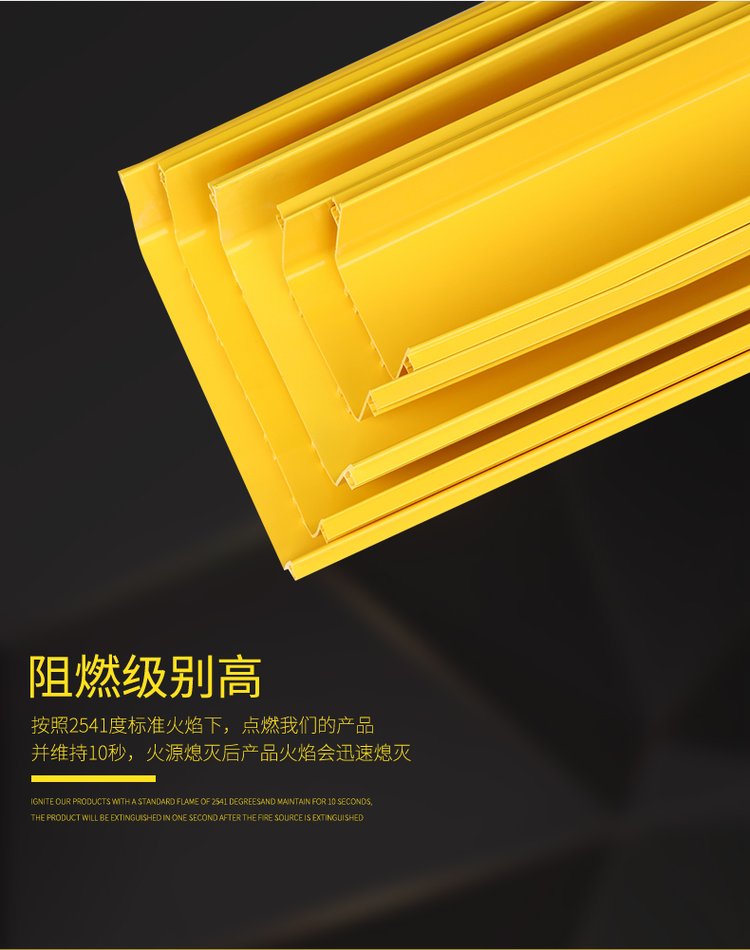

3、主、列槽道均由阻燃塑料加工而成，表面喷塑处理，美观整齐;
4、出纤口为阻燃材料，安装位置灵活，能满足各种地方出纤的需要;
5、出纤口容量大中可选;
6、三通、四通提供光纤走线不同方向的分支接口;
7、光纤槽道可单独安装也可在走线架上固定;
8、槽道所有塑料件的燃烧性能:燃烧性能等级达到GB/T2048 1996~FV-0级;
塑料光纤槽道产品规格: 高度100mm，宽度120mm，240mm，340mm;
金属光纤槽道产品规格:高度100mm，宽度100mm，200mm，300mm，400mm。
300mm光纤槽道主要特点有哪些?
1.采用封闭式槽道，保护光纤不受损伤;2.采用主、列槽道对光纤分别布放，走线规则有序;3.主、列槽道均采用工程塑料，表面光滑，外型统一，美观整齐;4.出纤口位置灵活，能满足各种地方出纤的需要;5.槽道内设有储纤、改向结构，可调节储纤的长度，并可改变走向;6.三通、四通提供光纤走线不同方向的接口;7.过渡圆角R≥50，以免影响光纤传输质量;8.弯头内设有挡板，使光纤分区走线，便于查找、维护;9.固定方式可以是上固定，也可下固定;10.出纤口处配有波纹管，可保护光纤，亦可提供光纤的走线路径。采用光纤槽道可以有效地解决上述问题。在一个通信机房(如传输机房)内，使用光纤槽道可构成一个封闭的环，机房内任何一个机架的上方均能灵活地上下跳纤以进入设备和ODF架.首先应对机房进行合理的布局，明确ODF架的位置，区分主光纤槽道和列光纤槽道。一般要求ODF架列和连接不同通信设备列的槽道为主槽道，其每列安装设备上的槽道为列槽道。光纤槽道的材料应选用阻燃ABS(AcrylonitrileButadieneStyrene，丙烯腈—丁二烯—苯乙烯)塑料或阻燃PVC(聚氯乙烯)树脂材料。
