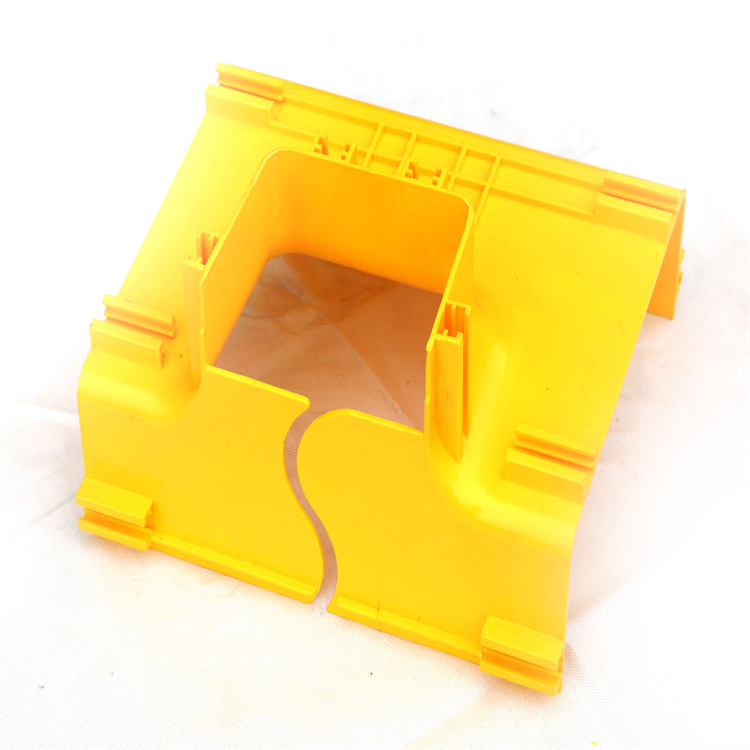

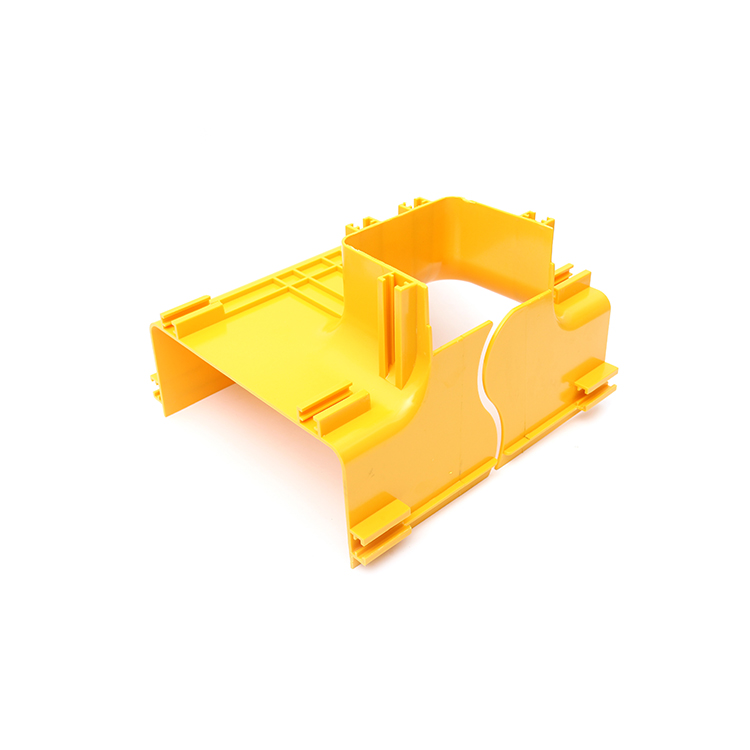

光纤槽道240mm120mm垂直三通>垂直三通
- 简介： 光纤槽道240mm120mm垂直三通产品特点 1 光纤槽道采用全圆弧设计，出纤口及各种三通，四通的转角过渡圆角R≥40mm，确保光纤弯 曲曲率 半径R≥40mm ，2 光纤槽道采用主，列槽道对光纤分别布放，走线规则有序。3 主，列槽道均由阻燃塑料加工而成，表面喷塑处理，美观整齐，4 出纤口为阻燃材料，安装位置灵活，能满足各种地方出纤的需要，5 出纤口容量大中可选，6 三通，四通···
产品详细
1 光纤槽道采用全圆弧设计，出纤口及各种三通，四通的转角过渡圆角R≥40mm，确保光纤弯 曲曲率 半径R≥40mm ，2 光纤槽道采用主，列槽道对光纤分别布放，走线规则有序。3 主，列槽道均由阻燃塑料加工而成，表面喷塑处理，美观整齐，4 出纤口为阻燃材料，安装位置灵活，能满足各种地方出纤的需要，5 出纤口容量大中可选，6 三通，四通提供光纤走线不同方向的分支接口，光纤槽道可单独安装也可在走线架上固定。光纤槽道产品规格： 高度100mm，宽度120mm，240mm，340mm。光纤槽道产品规格：高度100mm，宽度100mm，200mm，300mm，400mm。说明：A 大号出纤口，适合钢制或铝合金光纤槽道大容量下纤使用，B，中号出纤口，适合钢制或铝合金光纤槽道常规容量下纤使用。C，小号出纤口，适合钢制或铝合金光纤槽道少量下纤使用，D，多能移动式出纤口，适合各类光纤槽道常规容量下纤使用，通用性强，E，移动式出纤口，适合钢制或铝合金光纤槽道常规容量下纤使用。
光纤槽道240mm120mm垂直三通的材料简介
光纤槽道的材料应选用阻燃ABS（AcrylonitrileButadieneStyrene，丙烯腈—丁二烯—苯乙烯）塑料或阻燃PVC（聚氯乙烯）树脂材料。光纤槽道应与走线架一起设计和布局，主光纤槽道一般放在走线架的上方；列光纤槽道一般安装在列走线架的侧面。光纤走线槽道产品表面应平整、光滑、洁净、无明显凹凸现象，无飞边、暗泡、收缩、凹陷或机械损伤和缺陷。颜色基本一致，色泽均匀，不同塑料部件间应无明显色差。 槽道壁厚：3（1±5%）mm。槽道外形尺寸可按客户的特殊要求确定。槽道小曲率半径应不小于40mm。标志应清晰、牢固，经擦拭不掉色、变色。槽道直体部分经冲击试验后，应无裂痕或脆断现象。槽道在恒定湿热试验前、后，其内外表面之间均能承受交流正弦电压4200、50Hz，历时1min试验，无闪烁或击穿现象。绝缘电阻：a) 槽道在恒定湿热试验前，其内外表面之间的绝缘电阻不小于20MΩ。b) 槽道在恒定湿热试验后，其内外表面之间的绝缘电阻不小于5MΩ。采用光纤槽道可以有效地解决问题：在一个通信机房（如传输机房）内，使用光纤槽道可构成一个封闭的环，机房内任何一个机架的上方均能灵活地上下跳纤以进入设备和ODF架.首先应对机房进行合理的布局，明确ODF架的位置，区分主光纤槽道和列光纤槽道。一般要求ODF架列和连接不同通信设备列的槽道为主槽道，其每列安装设备上的槽道为列槽道。
光纤槽道240mm120mm垂直三通使用介绍
光纤槽道能提供大容量光跳纤的路径，光跳纤可以从ODF架跳到任何一列用光纤连接的设备，并可把设备上少量的余纤存储在光纤槽道内，且根据需要也可以在槽道中改变光纤走向。光纤槽道的下纤口一般安装在ODF架的下方，光纤槽道的宽度与主槽道的宽度一致。光纤槽道可根据需要将光跳纤引出到设备，因为光跳纤是从光纤槽道的上方出纤，故称为上纤口。机房内的设备不可能一次全部安装完成，因此要求在列槽道的任何位置及设备的上方都能方便地安装光纤槽道的上纤口。
在实际的使用中，光纤槽道内的跳纤不宜放满，按经验一般放至槽道高度的2/3为宜。如果是5英寸（槽道底宽120mm）的槽道可放光尾纤570根（按直径为3.0mm/根，占光纤槽道容量的2/3估算）左右，而10英寸（槽道底宽240mm）的槽道可放尾纤1200根左右。
江苏昱皓通信科技有限公司
如需订购欢迎来电咨询:
联系电话：13914040051
我们将竭诚为您提供让您满意的服务！
