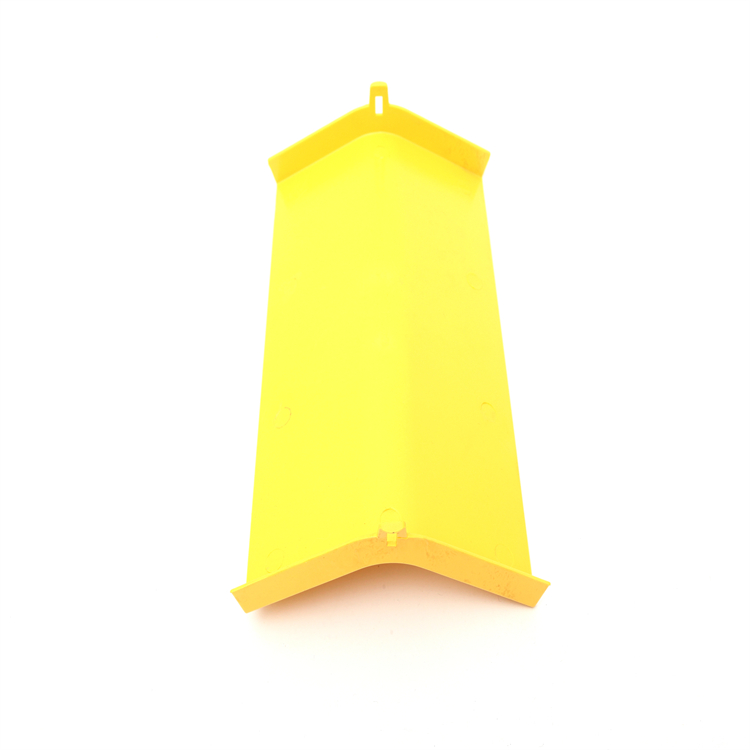

光纤槽道240mm内弯盖板（上弯盖板）>上弯头及盖板
- 简介： 光纤槽道240mm内弯盖板（上弯盖板）之间及其余部件之间的连接： 1.光纤走线槽道与槽道之间，槽道与各种部件之间，部件与部件之间，均按照以下方法进行安装；部件是指各种弯头、三通、四通、大转小接头等； 2. 光纤槽道每段原始长度为2米。根据施工图，测量确定每段槽道的长度，实际的每段槽道长度不是2 米的整数倍时，需要裁切槽道，裁切时按测量长度减25毫米裁切，注···
产品详细
光纤槽道240mm内弯盖板（上弯盖板）之间及其余部件之间的连接：
1.光纤走线槽道与槽道之间，槽道与各种部件之间，部件与部件之间，均按照以下方法进行安装；部件是指各种弯头、三通、四通、大转小接头等；
2. 光纤槽道每段原始长度为2米。根据施工图，测量确定每段槽道的长度，实际的每段槽道长度不是2 米的整数倍时，需要裁切槽道，裁切时按测量长度减25毫米裁切，注意切口要水平垂直；
光纤槽道240mm内弯盖板（上弯盖板）布局介绍
光纤槽道240mm内弯盖板（上弯盖板）应与走线架一起设计和布局，主光纤槽道一般放在走线架的上方;列光纤槽道一般安装在列走线架的侧面。光纤槽道能提供大容量光跳纤的路径，光跳纤可以从ODF架跳到任何一列用光纤连接的设备，并可把设备上少量的余纤存储在光纤槽道内，且根据需要也可以在槽道中改变光纤走向。光纤槽道的下纤口一般安装在ODF架的下方，光纤槽道的宽度与主槽道的宽度一致。列光纤槽道可根据需要将光跳纤引出到设备，因为光跳纤是从光纤槽道的上方出纤，故称为上纤口。机房内的设备不可能一次全部安装完成，因此要求在列槽道的任何位置及设备的上方都能方便地安装光纤槽道的上纤口。在实际的使用中，光纤槽道内的跳纤不宜放满，按经验一般放至槽道高度的2/3为宜。如果是5英寸(槽道底宽120mm)的槽道可放光尾纤570根(按直径为3.0mm/根，占光纤槽道容量的2/3估算)左右，而10英寸(槽道底宽240mm)的槽道可放尾纤1200根左右。
1.光纤走线槽道全部铺设好后，检查并通过调整丝杠上螺母调节槽道的高度，确保高度一致；
2.检查槽道的直线一致性，调节连接组件的位置，使同一条槽道保持在一直线上。
3.后再用专用螺丝和菱形螺母拧紧槽道和支撑件的连接，专用螺丝应当用八到九成力而不是十成力拧紧，手感到适当紧固即可。
4. 安装完毕，把剩余材料等全部清理并带走，保证机房内的干净和整洁
光纤槽道240mm内弯盖板（上弯盖板）制作技术介绍
光纤槽道240mm内弯盖板（上弯盖板）是通过注塑成型技术制作的，由走线槽道、走线架、波纹管、各种接头、弯头、支撑件等组成的新型产品，主要用于通信机房。槽道采用阻燃型工程塑料（ABS），表面光滑，使光纤自然平铺、走线规则有序；采用封闭式槽道，具有较高的冲击韧性和良好的机械性能，保护光纤不受损伤；出口位置灵活，能满足各种地方出纤的需要，出纤口波纹管保护光纤；三通、四通接头及各种形式的弯头，可满足不同的走线需求和绕过障碍，配置灵活方便；标准化模块设计，安装方便、结构紧凑；槽道连接可靠，可以上固定，也可以下固定；走线架和走线槽道整体设计，布局合理、外形统一、美观整齐。光纤走线槽道的主要生产材料为ABS、PC/ABS或者PVC。目前我国由于生产设备的原因，主要使用PVC为原材料生产光纤槽道，只有个别厂家使用ABS或PC/ABS生产光纤走线槽道。PVC和ABS的机械强度、挠度、承重、抗老化、放紫外线、阻燃等性能不相上下，PC/ABS的韧性和强度等比前两者略优。PVC学名聚氯乙烯，含有氯元素，会慢慢地释放氯气，在温度达60°C左右或以上时，大量释放氯气，对人体有害。我国在几年以前已经规定聚氯乙烯不得用于自来水管等于民生有关的产品。所以，国外限于欧盟RoHS2.0指令和低烟无卤的要求，已经开始禁止使用PVC材质的光纤走线槽道。我国内运营商也要求厂家提供ABS材质的光纤走线槽道 。
